Пластины для токарных станков SOMT по металлу

О продукте

Преимущества продукта Совместимость со сверлами U: Эти пластины, разработанные для сверл SP 2D 3D 4D 5D U, обеспечивают идеальную подгонку под вашу настройку обработки.

Высокая твердость:С P15-P25 M10-M25 K10-K25 твердости, пластины обеспечивают точное и эффективное сверление различных материалов.

Универсальные обрабатываемые материалы: эти пластины идеально подходят для стали, нержавеющей стали и полимерного кварцита, удовлетворяя разнообразные потребности в обработке.

Покрытие PVD:Благодаря покрытию PVD вставки обладают повышенной износостойкостью и защитой от коррозии.

HSS против карбида|Timco Cng|Материал из твердого сплава: изготовленные из прочного твердого сплава, эти вставки обеспечивают исключительную прочность и долговечность.

Материал и покрытие

• Базовый субстрат: Премиальный твердый сплав (твердый сплав) с карбидом вольфрама (WC) в качестве основного компонента (92–94% по весу) и кобальтом (Co) в качестве связующего компонента (6–8%). Ультрамелкий размер зерна WC (1,0–1,5 мкм) обеспечивает высокую плотность и твердость 90–93 HRA, что значительно превосходит износостойкость быстрорежущей стали (HSS), что делает его пригодным для длительного высокоинтенсивного сверления.

• ПВД-покрытие: Имеет PVD-покрытие TiAlN (нитрид титана-алюминия) или TiCN (карбонитрид титана). Покрытие толщиной 3–5 мкм имеет низкий коэффициент трения (≤0,4), устойчиво к окислению при температурах до 800 °C и предотвращает химическую коррозию, вызываемую охлаждающими жидкостями. Это повышает износостойкость пластины на 30–50% по сравнению с пластинами без покрытия.

Ключевые особенности продукта

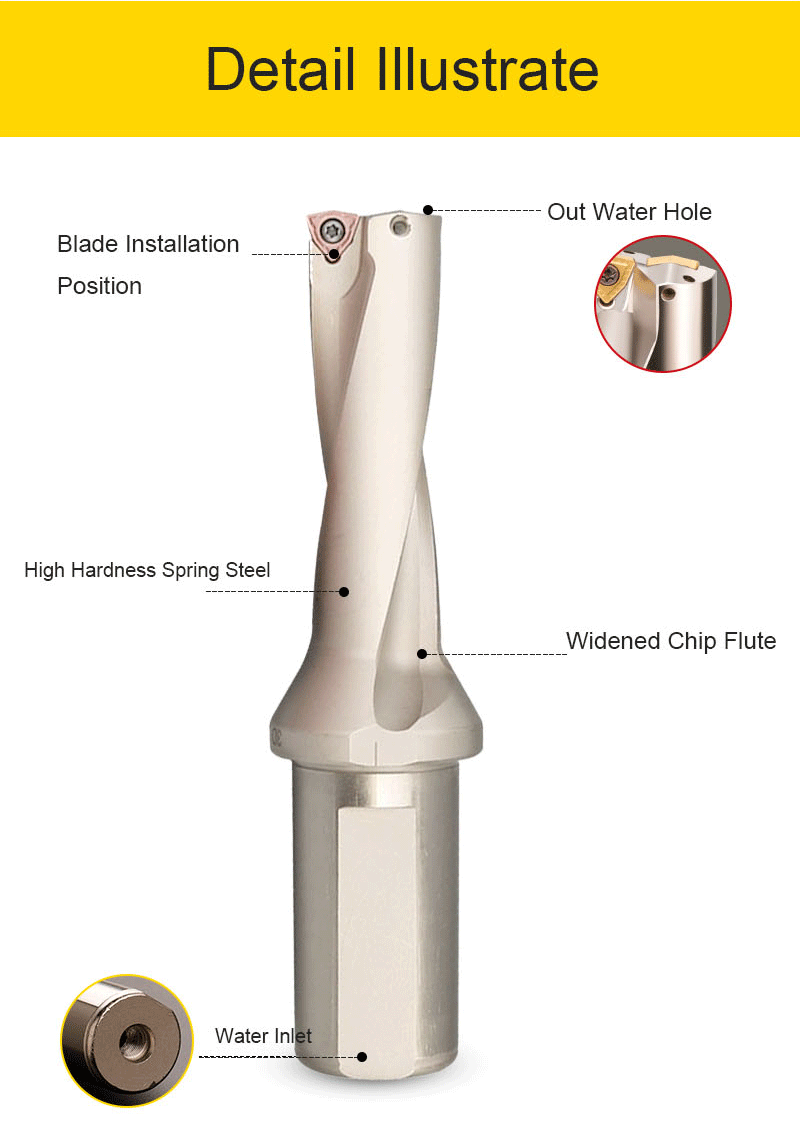

• Совместимость со сверлом Precise U: Специально разработано для сверл серии SP U (2D, 3D, 4D, 5D — «D» обозначает отношение глубины сверления к диаметру). Посадочная поверхность пластины отшлифована с допуском ±0,002 мм, что обеспечивает плотное прилегание к держателям сверл U, минимизирует биение (≤0,003 мм) и гарантирует постоянную точность отверстий (допуск IT8–IT9).

• Твердость, зависящая от марки стали, для универсальности: Предлагается в трех степенях твердости для соответствия различным материалам:

• П15–П25: Для углеродистой стали, легированной стали и серого чугуна — идеально подходит для сверления общего назначения (например, отверстий под болты блока автомобильных двигателей).

• М10–М25: Для нержавеющей стали (304/316) и жаропрочных сплавов — предотвращает упрочнение сверла и образование нароста на режущей кромке (BUE) во время сверления.

• К10–К25: Для ковкого чугуна и цветных металлов (алюминий 6061, латунь) — баланс между прочностью и износостойкостью, что позволяет избежать сколов.

• Эффективное управление стружкой: Встроенные изогнутые стружколомные канавки предназначены для разделения стружки на короткие, легко обрабатываемые фрагменты. Это предотвращает засорение глубоких отверстий (до 5 диаметров) и снижает накопление тепла, защищая кромку пластины от преждевременного износа.

• Возможность высокоскоростного бурения: Жесткий сплав и антифрикционное покрытие обеспечивают скорость сверления в 2–3 раза выше, чем у HSS: 150–300 м/мин для стали, 80–150 м/мин для нержавеющей стали и 300–600 м/мин для алюминия, что сокращает время цикла резки на 40%.

Приложения

• Целевые материалы:

• Черные металлы: углеродистая сталь (Q235, 45#), легированная сталь (40Cr), нержавеющая сталь (304/316), серый чугун (HT200), ковкий чугун (QT450).

• Цветные металлы: алюминий (6061/7075), латунь, медь.

• Специальные материалы: ПМК (сплавы драгоценных металлов) для прецизионных электронных компонентов.

• Промышленное использование:

• Автомобилестроение: сверление отверстий под болты в картерах трансмиссии, головках цилиндров и деталях шасси.

• Авиационно-космическая промышленность: обработка прецизионных отверстий в алюминиевых рамах самолетов и гидравлических фитингах из нержавеющей стали.

• Общее машиностроение: создание отверстий в гидравлических коллекторах, инструментальных пластинах и промышленных редукторах.

Совместимые машины

• Обрабатывающие центры с ЧПУ: Haas VF-серии, Fanuc Robodrill, Mazak VTC, DMG MORI DMC (оснащены держателями сверл U-образной формы).

• Токарные станки с ЧПУ: Mazak Quick Turn, Doosan Puma, Haas серии ST (со сверлильными шпинделями или U-образными сверлильными инструментами, устанавливаемыми на револьверной головке).

• Специализированные U-образные сверлильные станки: Специальное U-образное сверлильное оборудование серии SP (оптимизировано для высокообъемного глубокого сверления).

Срок службы и обслуживание

• Срок службы:

• Сверление стали: 500–1000 отверстий (например, отверстия М10 в стали 45#).

• Сверление алюминия: 800–1500 отверстий (меньшая абразивность материала продлевает срок службы).

• Сверление нержавеющей стали: 300–600 отверстий (высокий износ из-за прочности материала).

• Советы по обслуживанию:

• После использования очистите вставку и держатель сжатым воздухом, чтобы удалить стружку и остатки охлаждающей жидкости.

• Хранить в сухом, защищенном от пыли футляре во избежание коррозии покрытия.

• Избегайте падений и ударов (это может привести к сколу твердосплавной кромки и снижению точности).
